固定式飛灰取樣器用于電廠（站）鍋爐尾部煙氣飛灰的等速連續取樣，使飛灰含碳量得到準確的檢測，為鍋爐熱效率的科學計算提供可靠依據。飛灰取樣器取樣真實可靠，是新一代飛灰取樣的先進設備。固定式飛灰取樣器與國內同類型的產品不同的是，在壓縮空氣閥后加裝調壓閥。調節調壓閥來控制壓縮空氣的壓力實現等速取樣（壓力為0.4-0.6Mpa）,取樣具有代表性。一般電廠提供的壓縮空氣的壓力在6~8Kg左右。

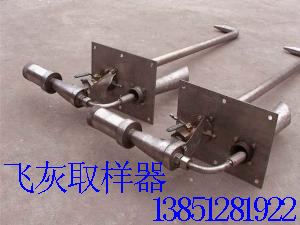

    固定式飛灰取樣器的結構形式：固定式飛灰取樣裝置主要由下列幾部分組成：

1、取樣管——插入煙道管道中，取樣口朝向飛灰氣流來向，飛灰由此口進入取樣裝置。形式為多點取樣。

2、分離器——將飛灰和氣體分離，飛灰因重力作用被旋轉氣流甩到器壁，再靠重力作用，落入集粉器。分離后的氣體至上而下沿器壁下旋至底部，再沿中間路線

上升至頂部，經排氣管下部的葉片作二次分離，從頂部出氣口排出，實現飛灰和氣體的分離。

3、取樣瓶——將分離器分離出的飛灰樣品集中存放，供標定之用。

4、取樣閥——取樣時，將此閥打開，靠壓縮空氣由出氣口排氣形成的負壓，抽吸分離器中的空氣，使飛灰管道中的飛灰從取樣口進入取樣裝置，進行取樣。

5、吹掃閥——當需要清掃取樣管中的殘留飛灰時，打開取樣閥關閉吹掃閥，利用壓縮空氣吹掃取樣管。

7、調壓閥——調整此閥門的開度，可控制壓縮空氣的壓力流量和改變?nèi)�樣裝置的取樣速度。壓力不可調的太大，以防飛灰取樣失真。

8、壓力表——為調壓閥的操作提供直觀依據。

    固定式飛灰取樣器安裝：

1、在煙道上鉆孔，將取樣管伸入煙道中使取樣口朝向煙氣來流方向。

2、將密封件與煙道焊接，用壓蓋和耐高溫填料將取樣管與密封件配合密封。

3、將取樣管與截止閥旋風分離器連接。

4、在取樣管上方煙道適當位置打孔，將射氣管焊接牢固。

5、將抽氣器與旋風分離器、射管連接密封。

注明：產品安裝完畢后需整體加上保溫層，防止取樣后結露堵塞管道。

該器一般裝于空氣預熱器的煙道上，若煙道寬度大于2m時，應在煙道上對稱安裝2臺取樣器，若寬度小于2m時，只安裝1臺取樣器。
